Ofis ağının kalbi olan switch, patch panel, modem, firewall, kamera kayıt cihazı ve UPS çoğu zaman bir masanın altında, dolabın içinde veya duvardaki küçük bir rafta durur. Bu düzen hem arıza riskini artırır hem bakımı zorlaştırır. Doğru ağ kabini seçimi, düzenli ve güvenli bir altyapının ilk adımıdır.

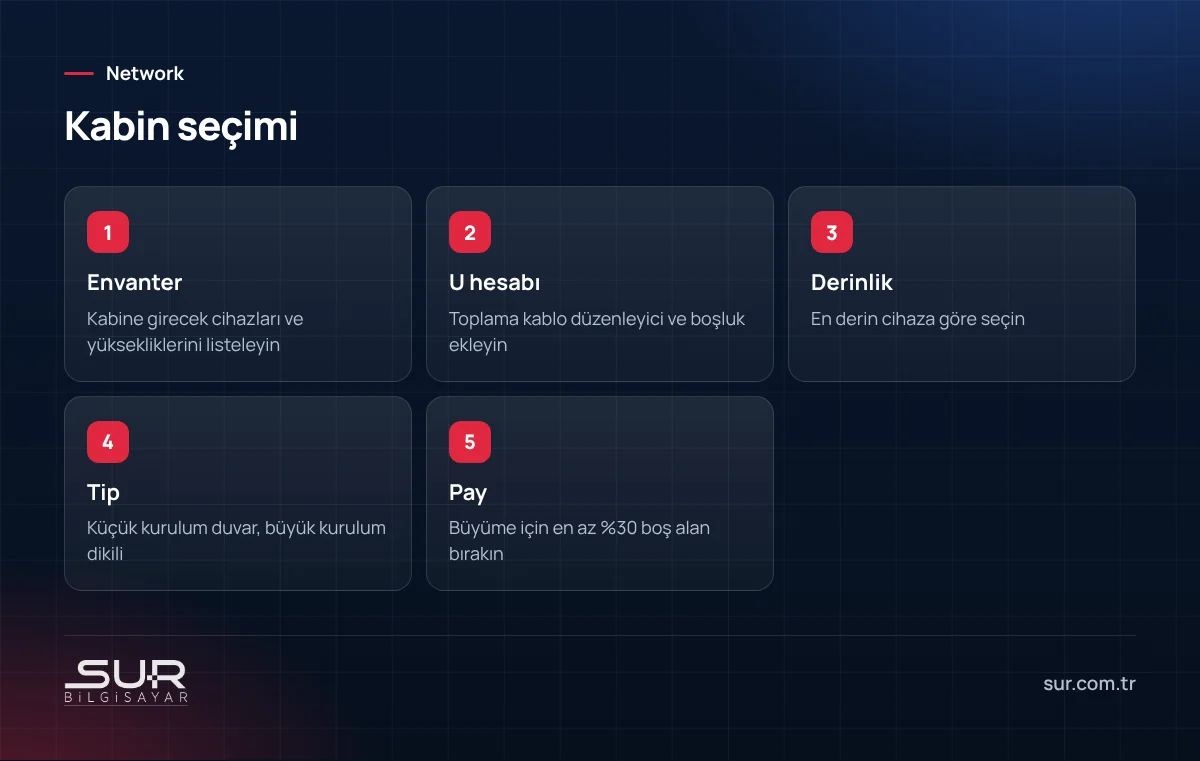

U hesabı
Kabinlerin yüksekliği "U" birimiyle ölçülür. Kabine girecek cihazların yüksekliklerini toplayın: patch paneller, switch'ler, firewall, kayıt cihazı, sunucu, UPS ve raf. Her patch panelin altına veya üstüne bir kablo düzenleyici eklemek kablo düzenini çok kolaylaştırır. Ardından büyüme için en az yüzde 30 boş alan ekleyin.
Duvar tipi mi, dikili tip mi?
- Duvar tipi kabinler küçük ofisler, şubeler ve mağazalar için uygundur. Az yer kaplar, duvara monte edilir; ancak ağırlık ve derinlik sınırı vardır.
- Dikili tip kabinler sunucu, büyük UPS ve çok sayıda switch barındıran kurulumlar içindir. Daha derin ve yüksektir, ağır cihazları taşıyabilir.
Derinlik
Switch'ler genellikle sığdır, ancak kamera kayıt cihazları, UPS'ler ve özellikle rack sunucular derin olabilir. Kabinin derinliği en derin cihaza göre seçilmeli, arkada kablo ve güç bağlantıları için pay bırakılmalıdır. Rack uyumlu olmayan cihazlar için raflar kullanılır.
Havalandırma ve sıcaklık
Kapalı bir kabin içinde çalışan cihazlar ısınır. Fan modülü, havalandırmalı kapak ve kabinin sıcak bir köşeye konulmaması önemlidir. Sunucu barındıran kabinlerde sıcaklık izleme de düşünülmelidir.
Güç ve UPS
Kabin içinde priz dağıtımı için rack tipi bir priz ünitesi (PDU) kullanılır. Kritik cihazların UPS'e bağlı olması, kısa elektrik kesintilerinde ağın ve kayıtların sürmesini sağlar. Ağır UPS'ler kabinin altına yerleştirilmelidir.
Güvenlik
Kilitli kapı, yetkisiz kişilerin kabloları değiştirmesini veya cihazlara fiziksel erişimini engeller. Kabin, ziyaretçilerin ve misafirlerin erişebildiği alanlarda bulunmamalıdır.
Düzen
Kabin kurulduktan sonra kablo etiketleme, patch kablo boyları ve renk düzeni ile uzun süre derli toplu kalır. Bu konuyu ağ kabini düzeni yazımızda anlattık.
Sur Bilgisayar olarak ofis ve işyerlerinde kabin seçimi, kurulum ve kablolama düzenlemesi yapıyoruz. Ayrıntılar için kurumsal network sistemleri sayfamıza bakabilirsiniz.
Sık sorulan sorular
U ne demek?
Kabinde kamera kayıt cihazı ve UPS de olacak. Ne kadar derin olmalı?
Kabini nereye koymalıyım?
