RJ45 konnektör sonlandırma: T568A/T568B renk sırası ve kablo testi

Ağ kablosuna RJ45 konnektör takmak, ağ kurulumunun en temel işidir. Pense ve konnektörle birkaç dakikada yapılır; ama renk sırasındaki bir hata, gevşek bir tel ya da fazla açılmış bir çift, kablonun düşük hızda çalışmasına veya ara ara kopmasına yol açar. Bu tür sorunlar çoğu zaman aylar sonra fark edilir.

T568A ve T568B

Ağ kablosundaki sekiz tel, dört renkli çift hâlinde bükülüdür. Bu tellerin konnektöre hangi sırayla dizileceği iki standartla tanımlanır: T568A ve T568B. İkisi de çalışır; önemli olan kablonun iki ucunda aynı standardın kullanılmasıdır. Uygulamada en yaygın olan T568B'dir: turuncu-beyaz, turuncu, yeşil-beyaz, mavi, mavi-beyaz, yeşil, kahverengi-beyaz, kahverengi.

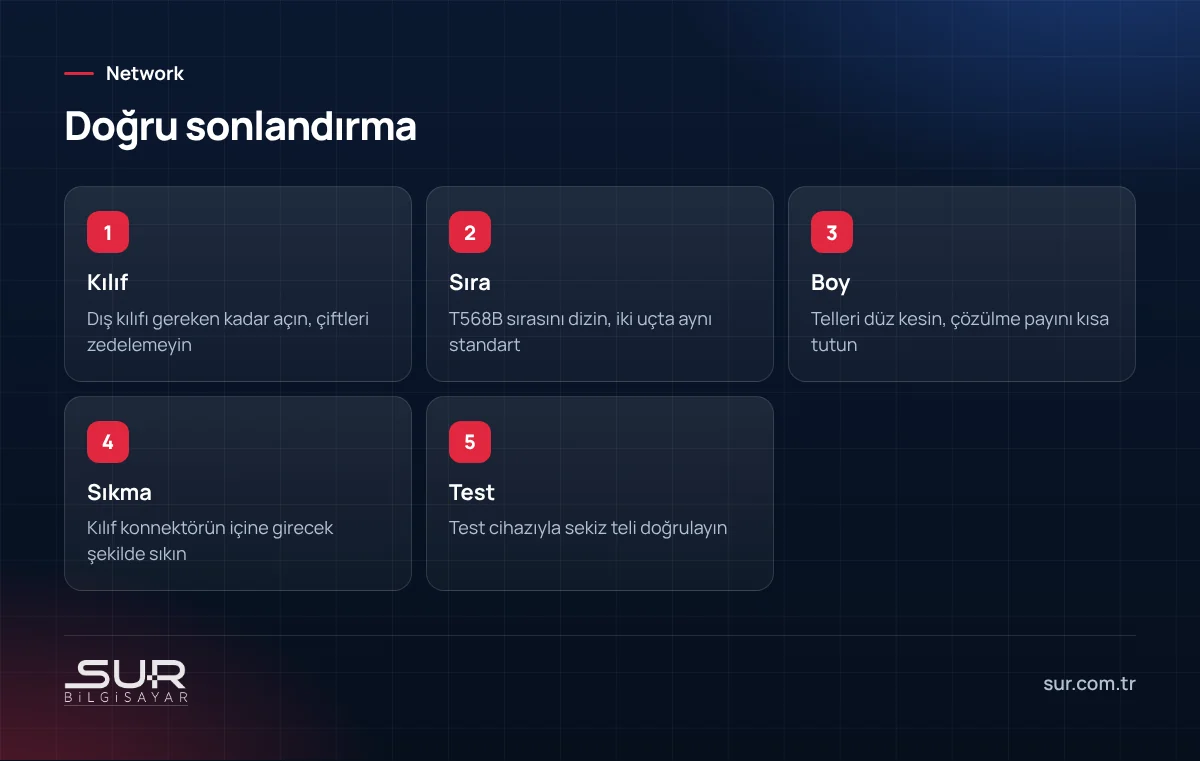

Sık yapılan hatalar

• Uçlarda farklı standart: Bir uç A, diğer uç B olursa çapraz kablo oluşur; modern cihazların çoğu bunu tolere etse de standart dışı kablo kafa karışıklığı yaratır.
• Çiftlerin fazla çözülmesi: Çiftler bükülü olduğu için parazite dayanıklıdır; konnektöre yakın noktada fazla çözülmeleri performansı düşürür.
• Kılıfın konnektöre girmemesi: Kılıf konnektörün içine kadar girmezse kablo çekildiğinde teller kopar.
• Eşit olmayan kesim: Teller konnektörün ucuna kadar ulaşmazsa bazı teller temas etmez.
• Yanlış konnektör: Cat6 kablo için uygun konnektör kullanılmalıdır; kalın teller ince konnektöre zorla sokulmamalıdır.

Kablo testi

Her sonlandırılan kablo, basit bir kablo test cihazıyla kontrol edilmelidir. Bu cihaz sekiz telin her birinin doğru sırayla iletildiğini gösterir. Kurumsal kablolamalarda daha gelişmiş sertifikasyon cihazlarıyla kablonun hız ve kalite değerleri de ölçülebilir. Test edilmeden bırakılan kablolar, ileride "bazen kopuyor" türünden zor bulunan arızaların kaynağı olur.

Sabit kablolarda priz ve patch panel

Duvar içinden geçen sabit kablolar konnektörle değil, duvar prizi ve patch panel modülüyle sonlandırılmalıdır. Bu modüllerde de aynı renk standardı kullanılır. Cihazlarla priz arasında ise hazır, test edilmiş patch kablolar kullanılır. Bu düzen hem daha sağlamdır hem de arıza anında kablonun yalnızca bir parçasını değiştirmeyi mümkün kılar. Kablo kategorileri için Cat5e, Cat6 ve Cat6A yazımıza bakabilirsiniz.

Etiketleme

Her kablonun iki ucunun aynı numarayla etiketlenmesi, ileride hangi prizin hangi switch portuna gittiğini bulmayı kolaylaştırır. Bu konuyu ağ kabini düzeni yazımızda anlattık.
