Fabrika ve depo için kamera sistemi: çevre güvenliği, lens ve fiber

Fabrika ve depo gibi geniş alanlarda kamera sistemi, bir dükkân ya da ofis kurulumunun büyütülmüş hâli değildir. Mesafeler uzar, çevre duvarı yüzlerce metreyi bulur, gece saha karanlıktır ve kablo bir binadan ötekine gitmek zorundadır. Bu yazıda çevre güvenliğini, uzun mesafe lens seçimini, plaka okuma kavramını, fiber kablolamayı ve aydınlatmayı sahadaki karşılıklarıyla anlatıyoruz.

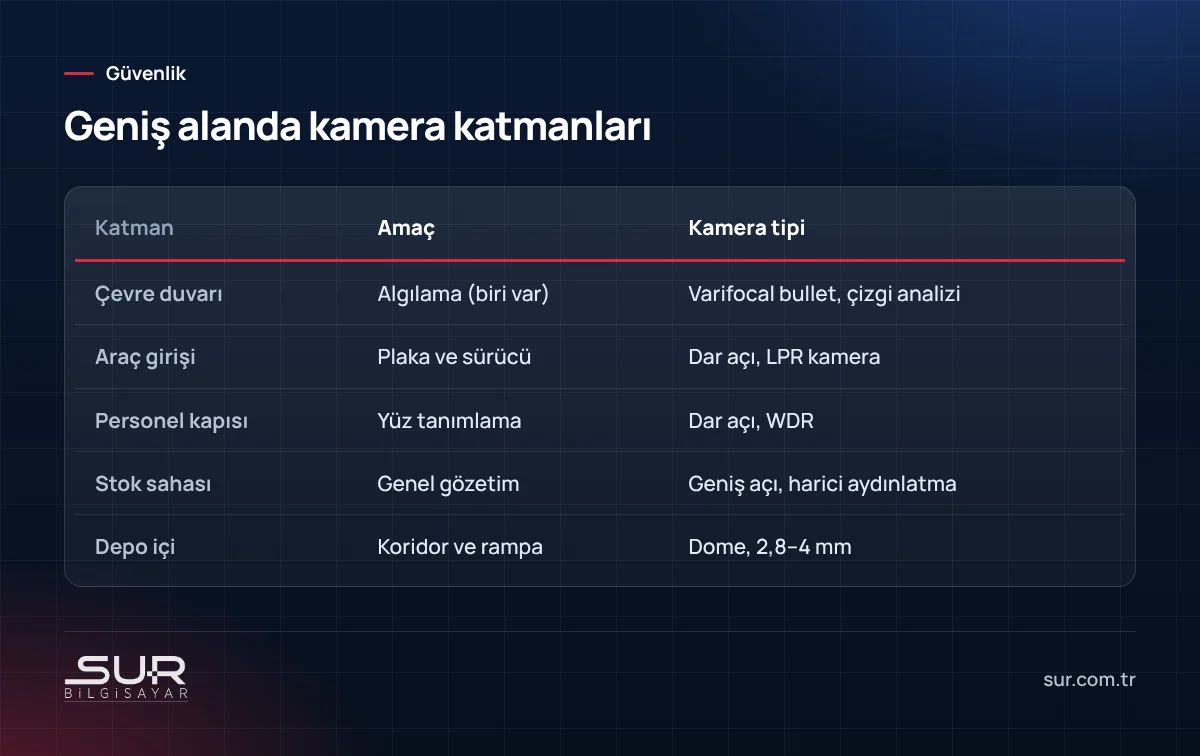

Sahayı katmanlara ayırın

Geniş alanda kamera planı katman katman yapılır:

1. Çevre: Duvar, tel örgü, sınır hattı. Amaç, birinin sahaya girdiğini ya da girmeye çalıştığını görmek.
2. Giriş noktaları: Araç kapısı, personel kapısı, kantar. Amaç, kimin ve hangi aracın girdiğini tanımlamak.
3. Saha içi: Açık stok alanı, yükleme rampaları, otopark, araç yolları.
4. Bina içi: Depo koridorları, üretim hattı, değerli malzeme odası, sunucu odası.

Her katmanın ihtiyacı farklıdır. Çevre kamerası "biri var" demeye yeter; giriş kamerası ise yüz ve plaka görmek zorundadır. Hepsini aynı kamera modeliyle çözmeye çalışmak ya pahalı ya yetersiz bir sonuç verir.

Çevre güvenliği: uzun duvarı görmek

Çevre duvarı boyunca kameralar genelde duvarı uzunlamasına görecek şekilde dizilir. Her kamera bir sonrakinin altını, yani kendi direğinin dibini de görecek şekilde karşılıklı yerleştirilirse kör nokta kalmaz. Kamera direğinin dibi, o kameranın göremediği tek yerdir; tırmanma da çoğu zaman buradan denenir.

Çevre kamerasında amaç tanımak değil, algılamaktır. Bu yüzden bu kameralarda çizgi geçme (line crossing) ve bölge ihlali (intrusion) gibi analiz özellikleri kullanılır. Biri sanal çizgiyi geçtiğinde kayıt cihazı bildirim gönderir veya bir sirene tetik verir. Rüzgârda sallanan ağaçlar, farlar ve hayvanlar yanlış alarm üretebilir; insan/araç ayrımı yapabilen kameralar bu sorunu belirgin biçimde azaltır. Analizleri kurulumdan sonra birkaç gece izleyip hassasiyeti ayarlamak gerekir.

Uzun mesafe lens ve plaka okuma

Lens değeri: milimetre ne demek?

Kameranın lens değeri (mm) görüş açısını belirler. Küçük milimetre geniş açı ve kısa mesafe, büyük milimetre dar açı ve uzun mesafe demektir:

• 2,8 mm: Geniş açı. Bir odayı, bir rampayı bütünüyle görür; 10–15 metreden ötede ayrıntı kaybolur.
• 6–8 mm: Orta açı. Koridor, kapı önü, otopark şeridi.
• 12 mm ve üstü: Dar açı. Uzun duvar hattı, uzaktaki kapı, plaka.

Geniş alanlarda varifocal (motorlu veya elle ayarlanabilir) lensli kameralar çok işe yarar; kurulumda açı sahaya göre ayarlanır. Lens seçerken şunu unutmayın: bir kameranın "görmesi" ile "tanıması" farklıdır. Aynı kare içinde hem 100 metrelik bir alanı hem de o alandaki bir yüzü göremezsiniz. Ya geniş görürsünüz ya da yakından.

Plaka okuma kavramı

Plaka "görmek" ile plaka "okumak" farklı şeylerdir. Normal bir kamera plakayı uygun mesafede görüntüye alabilir; olaydan sonra kayda bakıp plakayı okursunuz. Plaka okuma sistemi (LPR/ANPR) ise plakayı otomatik olarak metne çevirir, listeye yazar ve gerekirse bariyeri açar.

Plaka okumanın sağlıklı çalışması için genel şartlar şunlardır:

• Araçların yavaşladığı bir noktaya, örneğin bariyer veya kantar önüne, konmalıdır.
• Kamera dar açılı olmalı ve plakaya mümkün olduğunca düz bakmalıdır; yandan ve tepeden bakan açılar okumayı zorlaştırır.
• Hareketli araçta bulanıklığı önlemek için hızlı enstantane ayarı ve gece için uygun IR aydınlatma gerekir.
• Farların kameraya doğrudan vurması, okumayı bozar.

Plaka okumayı genel gözetim kamerasıyla birleştirmeye çalışmayın; bu iş için ayrı bir kamera konumlandırmak gerekir. Kantar ve araç kabul süreçlerine entegrasyon gerekiyorsa bu bir yazılım işidir ve ayrıca planlanır.

Kablo ve fiber altyapı

Fabrika sahasında en sık hata, bakır kabloyu çok uzun çekmektir. Ethernet kablosu tek parçada 100 metreyle sınırlıdır; uzun çevre hatlarında ve binalar arasında bu sınır hemen aşılır. Ayrıca bina dışına çekilen uzun bakır hatlar yıldırım ve toprak potansiyel farklarından etkilenip switch portlarını yakabilir.

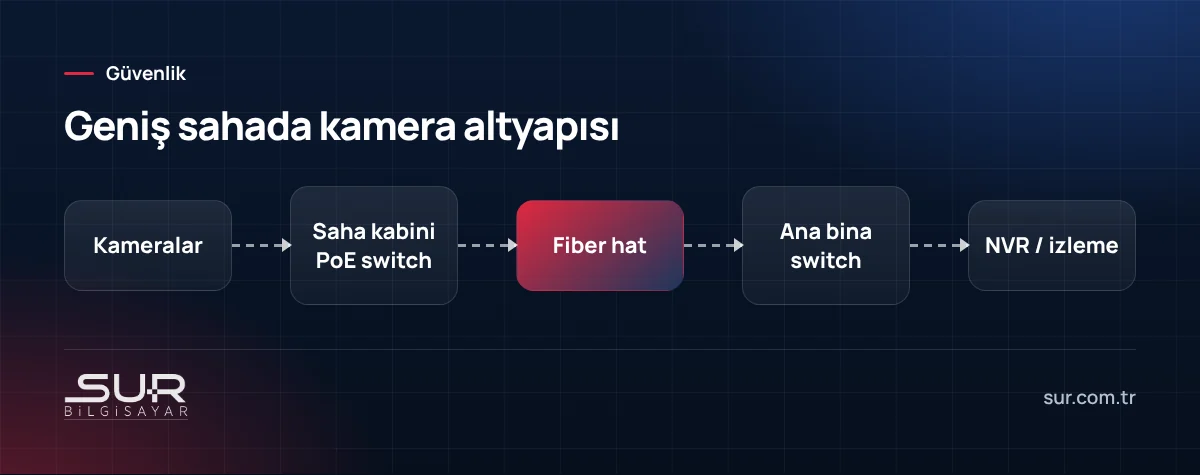

Doğru yapı genelde şöyle kurulur: sahanın belirli noktalarına dış ortam kabinleri konur, her kabinde küçük bir endüstriyel PoE switch bulunur, kameralar bu switch'e kısa bakır kabloyla bağlanır, kabinler ana binaya fiber ile döner. Fiber hem mesafeyi hem de elektriksel yalıtımı çözer. Kablo çekilemeyen noktalarda (örneğin yolun karşısındaki ikinci depo) kablosuz köprü kullanılabilir. Bu yapıyı ve PoE bütçesini ağ kurulumu yazımızda ve kurumsal network sayfamızda daha ayrıntılı anlattık.

Aydınlatma: gece görüntünün yarısı

Kameranın kendi kızılötesi ledleri genelde birkaç on metreyi aydınlatır. Geniş bir stok sahasının ortası ve uzak duvar köşeleri karanlıkta kalır. Çözüm üç yoldan biridir:

• Saha aydınlatması: Gece sürekli yanan ya da hareketle yanan projektörler. Renkli gece görüntüsü verir, caydırıcıdır.
• Harici IR projektör: Göze görünmeden uzak alanı aydınlatır, görüntü siyah-beyaz olur.
• Düşük ışıkta çalışan kameralar: Az bir ortam ışığıyla renkli görüntü verir ama tam karanlıkta yine ışık ister.

Projektörün kameraya doğrudan bakmamasına, kameranın arkasından ya da yanından sahaya vurmasına dikkat edin. Gece görüşü seçeneklerini IR ve renkli gece görüşü yazımızda karşılaştırdık.

Kayıt, enerji ve izleme yeri

Çok sayıda kameralı sahalarda kayıt cihazı birden fazla diskle çalışır; bir disk arızalandığında kaydın tamamen gitmemesi için RAID destekli kayıt cihazı tercih edilebilir. Saha kabinlerindeki switch'ler ve ana binadaki kayıt cihazı UPS'e bağlanmalıdır; elektrik kesildiğinde ilk kararan yer çevre hattı olursa sistem en çok gerektiği anda kör kalır. Güvenlik kulübesinde izleme ekranı varsa görevlinin önüne bütün kameraları değil, çevre analizlerinden gelen uyarıları ve giriş kameralarını koymak dikkat dağınıklığını azaltır.

Keşifle başlayın

Geniş alanlarda plan kâğıt üzerinde değil sahada yapılır: direk yerleri, kabinlerin elektrik alacağı noktalar, fiber güzergâhı, gece ışık durumu. Tokat ve çevresindeki organize sanayi bölgelerinde fabrika ve depolar için keşif yapıyor, kamera, ağ ve fiber altyapıyı birlikte planlıyoruz. Güvenlik sistemleri sayfamıza göz atabilir ya da WhatsApp'tan 0 356 606 05 60'ye yazabilirsiniz.
